テキサス・インスツルメンツ製CCxシリーズ　チップコン製品用
FlashPro-CC - USB フラッシュプログラマ

製品名　　FrashPro-CC

対応OS　　Windows ME, 2000, XP, 7, 8, 10

ホストとの接続方式　USB

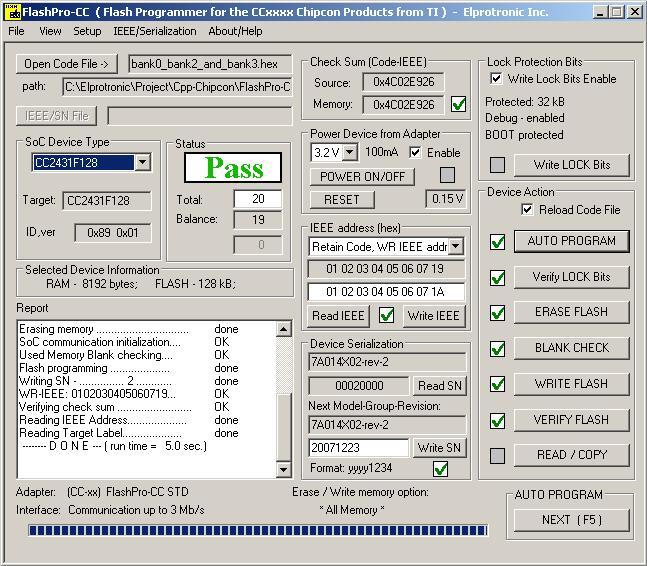

製品およびソフトウエアの外観

特徴
速度
　128KBのサイズのフラッシュを搭載しているCC2431F128のプログラミングを5秒で行うことが出来ます。イレース、ブランクチェック、プログラム、ベリファイの一連の作業も8秒で終ります。
　このUSBのフラッシュプログラミングアダプタ(USB-FPA)を8つ使い、Multi-FPA API-DLLというソフトを活用することで128KBのサイズのフラッシュをもつCC2431F128を8つ同時に、5から7秒でプログラミングてることも可能です。
個数
　このUSB-FPAは一つのPCに8つまで接続できます。.
操作性
　ユーザーがプログラミングの手順を記述する場合は、スクリプトファイルを使用します。言語やプログラミングの知識がなくても記述できます。
ターゲット、PCとの接続
　フルスピード　USB 1.1 (12 Mb/s)インターフェイス
書き込み機能、管理機能
　セキュリティービットのロック機能があります。
　プログミングのサイズの制限はありません。
　他と重複しないIEEEアドレスとシリアル番号を割付する機能があります。ソフトウエアがIEEEアドレスとシリアル番号、モデル名、改版歴を割付しさらに自動で順々に数を更改していきます。シリアル番号にはその日の日付をいれることも、いれないこともできます。シリアル番号はHEX,またはBCD、ASCII 形式でフラッシュに書き込むことが出来ます。IEEEアドレスとシリアル番号をファイルに定義しておいた情報に基づいてつけることもできます。
　ログファイルを作ることができますので、書き込んだターゲットデバイスの記録をあとで見ることが出来ます。
　Multi-FPA API-DLLソフトウエアパッケージを使うと、他のプログラムからFlashPro-CC FPAを8こまで同時に制御できます。FlashPro-CC FPAを8個使って8つのターゲットデバイスを書き込むのに要する時間は、1個で1デバイスを書くのとほとんど変わりありません。量産用途に非常に適しています。
　コマンドラインインタープリタを使ってMulti-FPA API-DLLを使いこなせますし、コマンドラインに入力する方法や、スクリプトファイルを作っておくなどの方法で、FlashPro-CC FPAを8つまで制御することが出来ます。
　Multi-FPA API-DLLのデモがVisual C++.netで書かれており、ソースコードがあります。エルプロのwebからダウンロードし、使いこなし方をご覧になってみてください。
テバッガ、エミュレータ機能
ターゲットボードは書き込みアダプタから電源を受け取ることができます。(2.2Vから3.6Vの0.2V刻み)。外部電源からの供給も可能です (2.2V to 3.6V)。
Winodws用のソフトウエアです。
プログラマはTI (*.txt)と Motorola (*.s19, *.s28, *.s37) 、Intel (*.hex)形式のデータファイルを受け付けます。
ロックの設定ができます。大量生産の際便利です。

品質
FCCおよびCEに準拠するべく試験を受けています。 FCC-1, FCC-2, FCC-3, CE-1, CE-2

サポートしているプロセッサ
CC1110F8, CC1110F16, CC1110F32, CC2430F32, CC2430F64, CC2430F128, CC2431F32, CC2431F64, CC2431F128, CC2510F8, CC2510F16, CC2510F32, CC2511F8, CC2511F16, CC2511F32, CC1111F8, CC1111F16, CC1111F32, RC11xx-8kB, RC11xx-16kB, RC11xx-32kB, RC2300, CC2530F32, CC2530F64, CC2530F128, CC2530F256, CC2531F256, CC2533F32, CC2533F64, CC2533F96, CC2540F256, CC2540F128, CC2534F64, CC2541F256, CC2541F128, CC2543, CC2544, CC2545, CC8520, CC8521, CC8530, CC8531

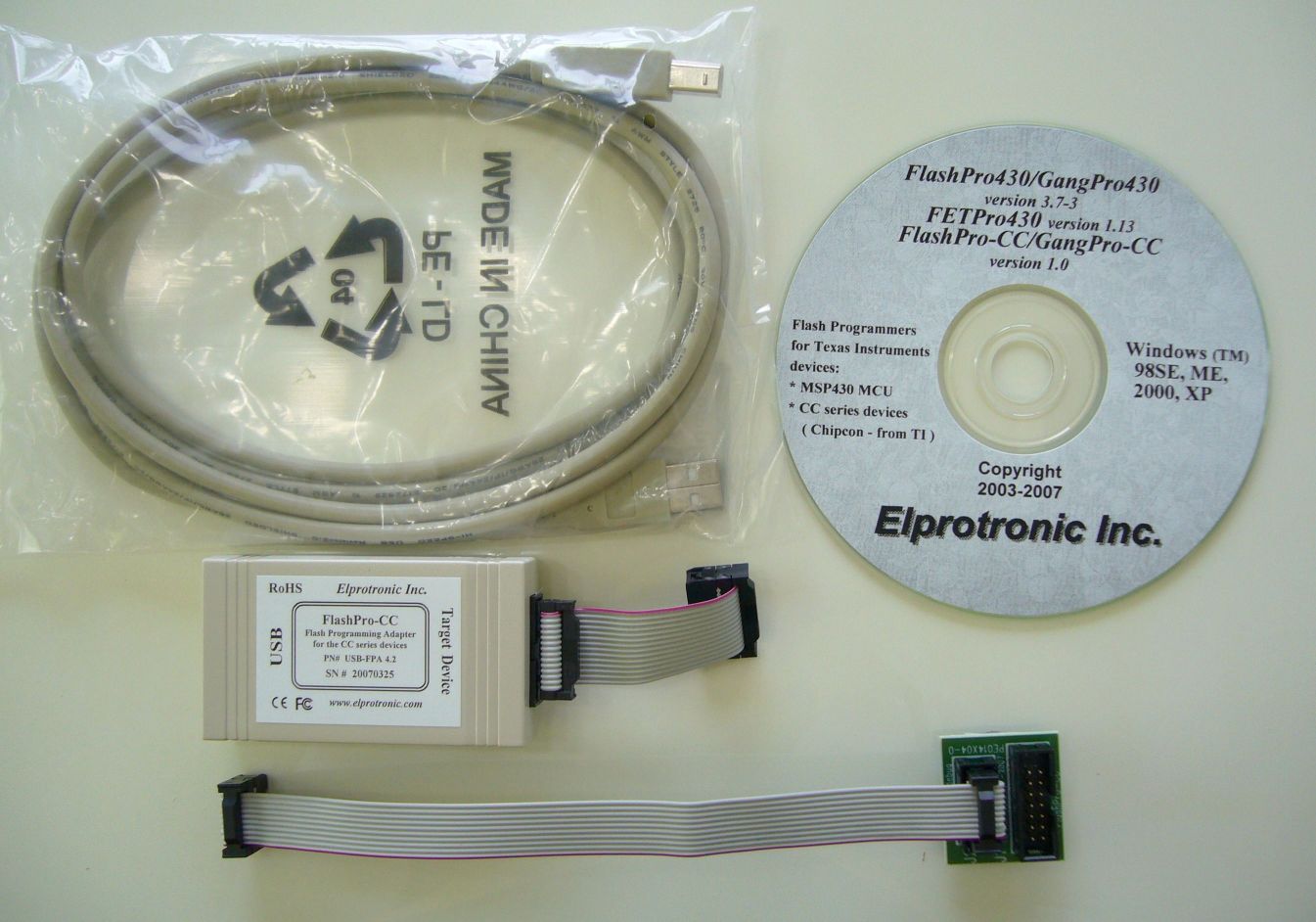

製品の内容:
FlashPro-CC USB-FPA 6.1 プログラミングアダプタ
USBケーブル、フラットケーブル
FlashPro-CC 14ピン to 10ピンアダプタ (PN:PE014X01)
ARM-JTAG アダプタ 14ピン->20ピン (PN: PE036X01)

保証期間: 納品後1年

性能
　 FlashProCC と　USB-FPA 4.x または　USB-FPA 5.x アダプタ
CC2431F128のフラッシュメモリーの128Kバイト分をプログラム/リードした結果です。

上記の測定時間にはターゲットボードの直流電圧の検査、通信の初期化、通信の確定確認の時間も不磨組まれています。
試験に使用したPCは Pentium 4 1.8 GHz、 512MB RAM、 Windows xpです。
自動プログラムの作業内容は初期化、イレーズ、ブランクチェック、プログラミング、ベリファイです。
